YH800C 全自動壓力校驗儀（便攜式）技術說明與應用解析

一、 概述

在流程工業領域，壓力儀表的現場計量保障工作長期面臨設備分散、工況復雜、數據處理滯后等客觀挑戰。YH800C 全自動壓力校驗儀是一款針對工業現場環境設計的便攜式壓力校準設備。該儀器采用一體化集成架構，將壓力發生、精密控制、多通道測量、數據采集與記錄管理功能整合于堅固的防護箱體內，旨在為一線計量人員提供一套高效、可靠且符合規范化管理要求的現場作業平臺。

二、 現場計量工作中的典型痛點與設計應對

在YH800C的設計邏輯中，以下現場校準中常見的實際困難被作為重點考量因素：

三、 核心功能模塊與專業技術指標詳解

3.1 壓力發生與精密控制單元

YH800C摒棄了傳統外接氣瓶或手泵的操作模式，采用內置電動氣泵結合精密調壓閥組的方案。

控壓特性：在指定量程范圍內，系統可設定任意壓力檢定點。控制響應速度與穩定性經過優化，在接近目標值時自動減緩升壓速率以規避過沖，達到設定點后進入動態穩壓模式，壓力波動范圍控制在極小閾值內，為高精度變送器的校準提供穩定的壓力源條件。

壓力接口：設備標配雙通道輸出支架，接口螺紋為M20×1.5（符合國內儀表主流連接標準），接口內置燒結過濾芯結構，可有效攔截管路中的微小顆粒物，防止雜質反灌損傷內部精密閥芯及傳感器。

3.2 測量單元與模塊化擴展

計量工作的核心在于量值溯源的準確性與靈活性。

內置模塊配置：設備標準配置兩支內置高精度壓力測量模塊（可選0.02級或0.05級準確度等級）。具體量程組合根據微壓型、差壓型、氣壓型有所不同，例如氣壓型覆蓋(-100~250)kPa及(0~4)MPa，適用于常規工業壓力變送器及壓力表的直接校準。

外接模塊擴展：除內置模塊外，設備提供外接壓力模塊接口，支持連接任意量程的智能壓力模塊。這一特性解決了單一設備量程覆蓋不足的問題，用戶可根據季節性或階段性的大修任務臨時增配特定量程模塊，無需更換主機。

顯示分辨率：測量數值顯示位數支持4位、5位、6位可調，便于匹配不同準確度等級的被檢表對讀數分辨率的要求。

3.3 HART 通訊與智能變送器校準

針對智能壓力變送器維護，YH800C內置HART調制解調器功能。在校驗HART型壓力變送器時，儀器不僅提供標準壓力源和電信號測量，還可讀取變送器的數字量輸出、修改量程上下限、設置阻尼系數或執行回路測試，無需額外攜帶HART手操器，簡化了智能儀表現場診斷與調校的步驟。

3.4 電氣測量與安全防護

電信號測量：具備DC 24V回路供電輸出及高精度直流電流/電壓測量功能，直接適配兩線制、三線制壓力變送器的校驗接線。

誤接保護機制：現場接線環境復雜，儀表回路中偶發竄入高壓或極性接反情況。YH800C具備輸入端口過載保護電路，當檢測到異常電壓或電流輸入時自動切斷內部測量鏈路，保護核心測量板卡不受損毀。

四、 數據處理與計量管理流程

YH800C不僅是現場測試工具，亦作為計量管理數據的采集前端節點。

4.1 檢定流程自動化

1、操作流程還原了計量檢定的標準步驟：

1. 信息錄入：掃描或手動輸入被檢表基本信息。

2. 參數設定：選擇檢定依據的規程編號，設定檢定點數與循環次數。

3. 自動測試：儀器自動造壓至各檢定點，穩定后同步采集標準壓力值與被檢表讀數。

4. 數據分析：系統實時計算示值誤差、回程誤差及輕敲位移（針對指針壓力表），并對超差數據點進行高亮警示標識。

4.2 存儲與溯源

存儲容量：內部非易失性存儲器可保存200塊以上被檢壓力表的完整檢定記錄（包含各檢定點原始數據及計算結果）。

數據安全：存儲數據支持U盤導出為Excel或PDF格式，確保原始數據不可篡改，滿足計量標準考核中對數據保存完整性的要求。

4.3 網絡化協同（增配功能）

對于具備網絡條件的作業區域或需要遠程管理的集團用戶，可選配物聯網模塊。

通訊方式：通過內置Wi-Fi模塊連接企業內網或互聯網。

云端功能：檢定數據實時同步至B/S架構的云端服務器。計量管理人員可在辦公PC或移動終端瀏覽器上登錄系統，實時查看現場校驗進度、查閱電子原始記錄、審批校準證書，實現現場作業與遠程管理的協同閉環。

五、 規格與選型參數

用戶可根據實際覆蓋的壓力儀表范圍選擇合適的子型號。

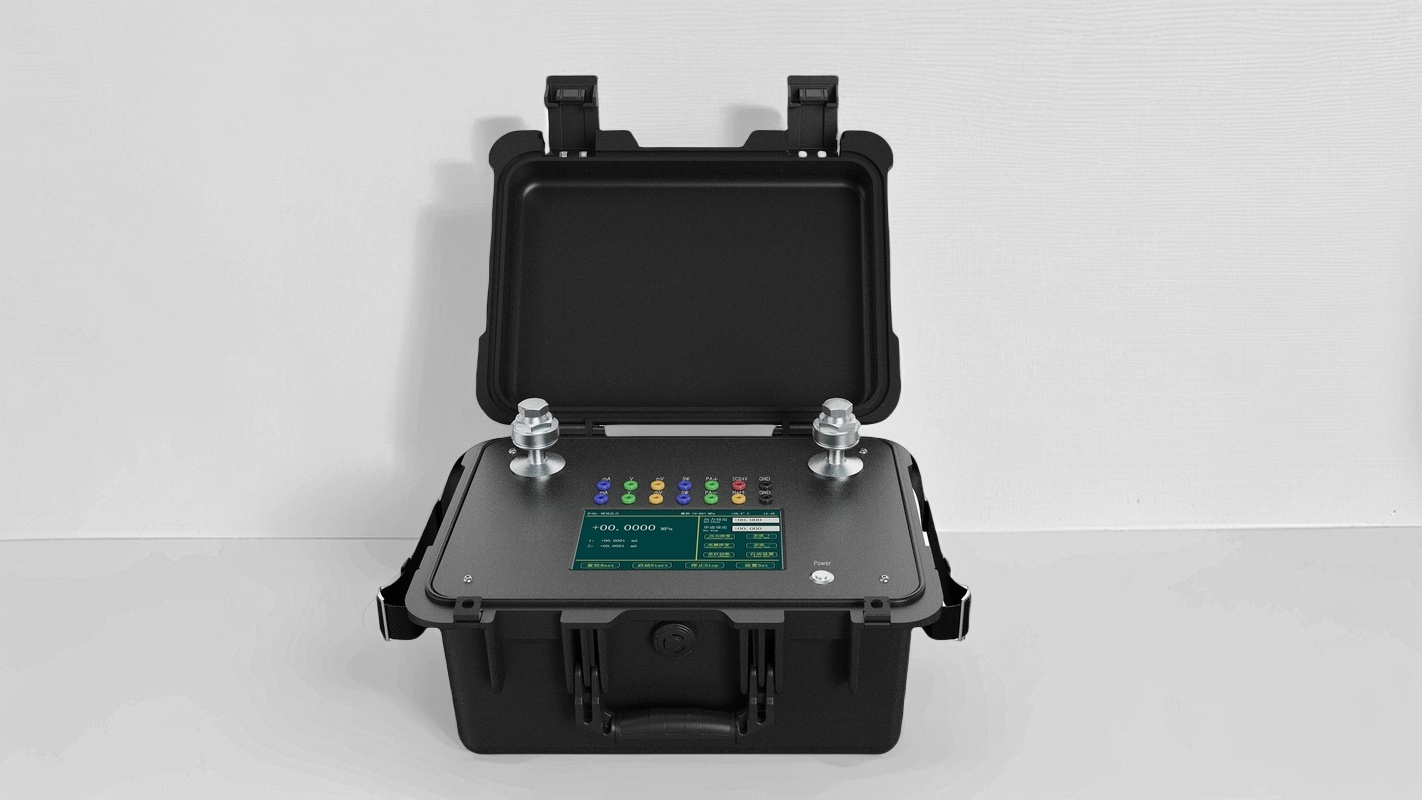

（產品接口細節、控制面板及顯示屏布局參考圖：20240827292543.jpg）

六、 應用場景參考

石油化工裝置大修：用于集中校驗裝置區內分散的壓力開關、壓力變送器。

計量室下廠檢定：作為標準器攜帶至客戶現場進行壓力表的強制檢定或校準服務。

航空/電力實驗室：用于高精度壓力傳感器及精密壓力表的周期核查。

（注：以上技術說明依據產品資料整理，實際配置與功能以最終交付設備為準。
